제품 개요
PRODUCT OVERVIEW
V 컷팅기는 금속 판재에 정밀한 V홈을 가공하여
절곡 시 발생할 수 있는 균열을 줄이고 정밀한 각도를 구현하는 장비입니다.
판금 가공, 인테리어 패널, 건축 자재 등 다양한 산업 분야에 활용되며
작업 효율과 생산성 향상에 도움을 줍니다.
제품 특징
FEATURES
- 컷팅 깊이 0.1mm~2.8mm 작업에 적합하도록 설계제작(스텐1T~5T까지 작업가능)
- 가공소재(스텐레스, 일반철판)바이트 선택과 교체가 용이함
- 바이트 홀더 360˚방향 전환기능 약 5초
- Z축 (상·하) 고하중 구동방식
- Y축(전, 후진) L,M 가이드, 블럭, 고하중용 45번 장착 (독일 보쉬제품)
- 초경바이트 교체 후 지그 원점 없이 작업 가능
- 컷팅 깊이 스텐레스, 스틸 분리 선택 입력 가능
- 박스 V 컷팅 작업 가능
- 외, 내경 135˚ 입력가능

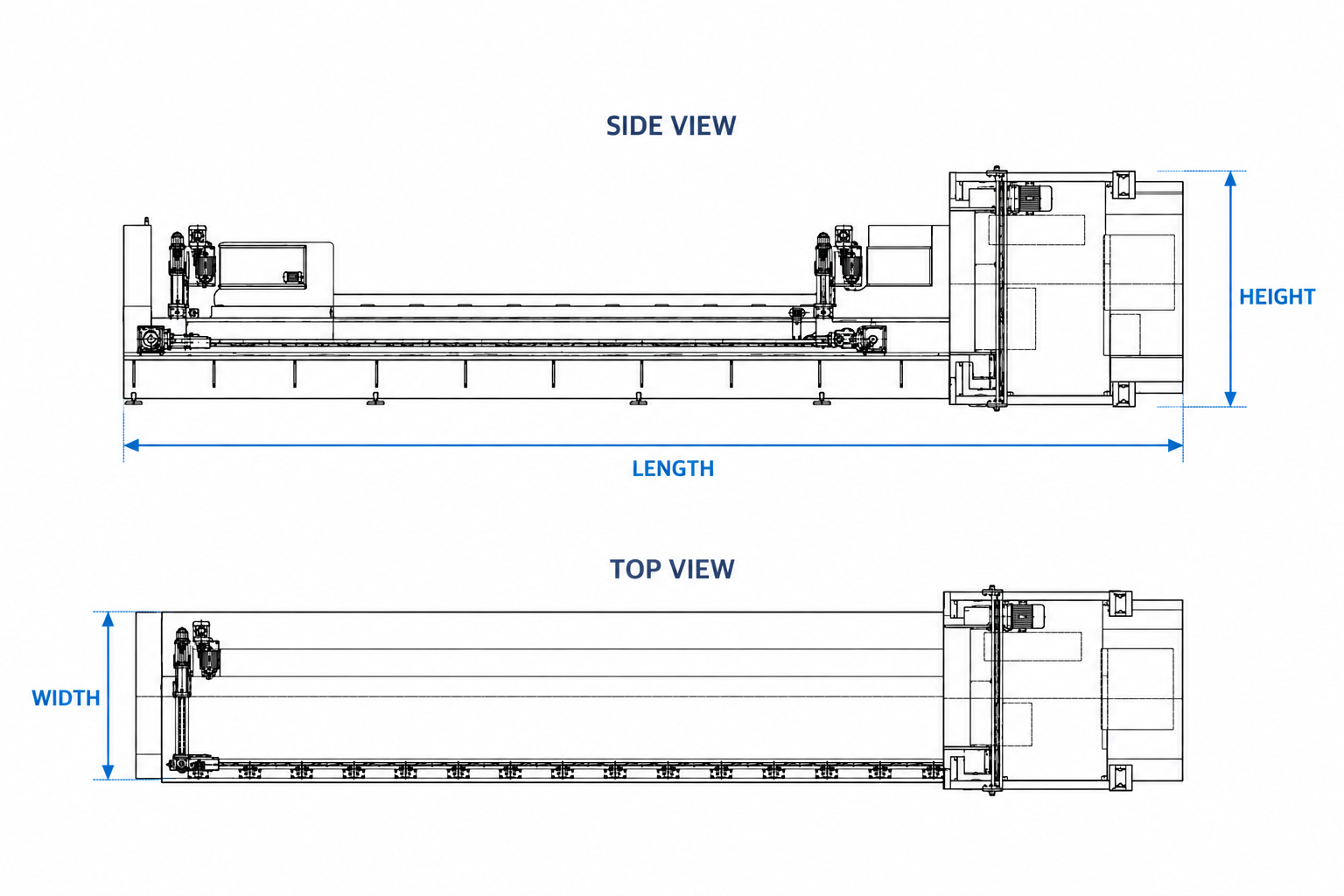

외형도
DIMENSIONS
제품 사양
SPECIFICATIONS
01
기본 사양
|
MACHINE SPECIFICATIONS
| 항목 Item | 단위 Unit |
JWVZ-4000 | JWVZ-5000 | JWVZ-6000 | JWVZ-8000 |
|---|---|---|---|---|---|
| 기계 길이 Length | mm | 6050 | 7050 | 8050 | 10050 |
| 기계 폭 Width | mm | 1600(1900) | 1600(1900) | 1600(1900) | 1600(1900) |
| 기계 높이 Height | mm | 1650 | 1700 | 1700 | 1700 |
| 기계 중량 Weight | ton | 7.0 | 8.0 | 9.0 | 12.5 |
02
가공 능력
|
MACHINING CAPACITY
| 항목 Item | 단위 Unit |
JWVZ-4000 | JWVZ-5000 | JWVZ-6000 | JWVZ-8000 |
|---|---|---|---|---|---|
| 가공 길이 Machining Length | mm | 4020 | 5020 | 6020 | 8020 |
| 가공 폭 Machining Width | mm | 1230(1530) | 1230(1530) | 1230(1530) | 1230(1530) |
| 철판 두께 Thickness | t | 0.7–5 | 0.7–5 | 0.7–5 | 0.7–5 |
03
가공 속도
|
MACHINING SPEED
| 항목 Item | 단위 Unit |
사양 Specification |
|---|---|---|
| Y축 전진 Y Axis Forward | mm/sec | 0~900 |
| Y축 후진 Y Axis Backward | mm/sec | 1000 |
| X1 공구대 좌·우 X1 Bite L / R | mm/sec | 250–300 |
| X2 앞 크램프 좌·우 X2 Front L / R | mm/sec | 250–300 |
| Z축 바이트 상·하 Z Axis UP / DOWN | mm/sec | 150 |
04
제어 시스템
|
CONTROL SYSTEM
| 항목 Item | 사양 Specification |
|---|---|
| CPU 사양 CPU Capacity | CPU Cortex A8, 1GHz RAM 512MB, Flash 256MB, OS Windows Embedded Compact |
| 모니터 Display | 15" LCD |
| 제어 방식 Controller | 4축 Axis, Y, X1, X2, Z |
| 공정 수 Channel | 9999 (EA) |
| 공정별 모델 수 Channel Counter | 5 EA |
| 스텝 수 Step | 300 (EA) |
| 브이컷팅 수 V-Cut | A–J (10 EA) |
05
모터 시스템 및 기타
|
MOTOR SYSTEM & OTHERS
| 항목 Item | 사양 Specification |
|---|---|
| Y축 모터 Y Axis Motor | Motor 3.5KW Inverter Type (MITSUBISHI) |
| X1, X2축 모터 X1, X2 Axis Motor | Motor 500W Servo 2Sets (MITSUBISHI) |
| Z축 모터 Z Axis Motor | Motor 500W Servo (MITSUBISHI) |
| 유성감속기 Planetary Reducer | 3:1 (ATG) |
| 테이블 정밀도 Precision | ±0.01 mm/M |
| 전원 Main Power | 380V / 220V / 60Hz (50Hz) |
※ 상기 사양은 품질 향상을 위해 예고 없이 변경될 수 있습니다.
