제품 개요
PRODUCT OVERVIEW
NC 유압절단기는 유압 시스템을 이용하여 각종 금속 판재를 정밀하고 안정적으로 절단하는 장비입니다.
NC 제어를 통해 반복 작업에서도 균일한 절단 품질과 높은 작업 효율을 구현하며, 판금 가공·금속 구조물 등 다양한 산업 분야에 활용됩니다.
제품 특징
FEATURES
- 작업자의 안전을 위한 설계, 다양한 모델
- 강력한 후강판 구조의 프레임(Posco제품)
- 작업테이블 직각아대 2개 부착
- 안전장치 부착
- 오일냉각 시스템
- 오일레스 프레이트 부착(슬라이드)
- 구조물 제작 후 소둔 열처리(정밀도 유지)
- 옵션 : N.C백게이지(1~800mm)

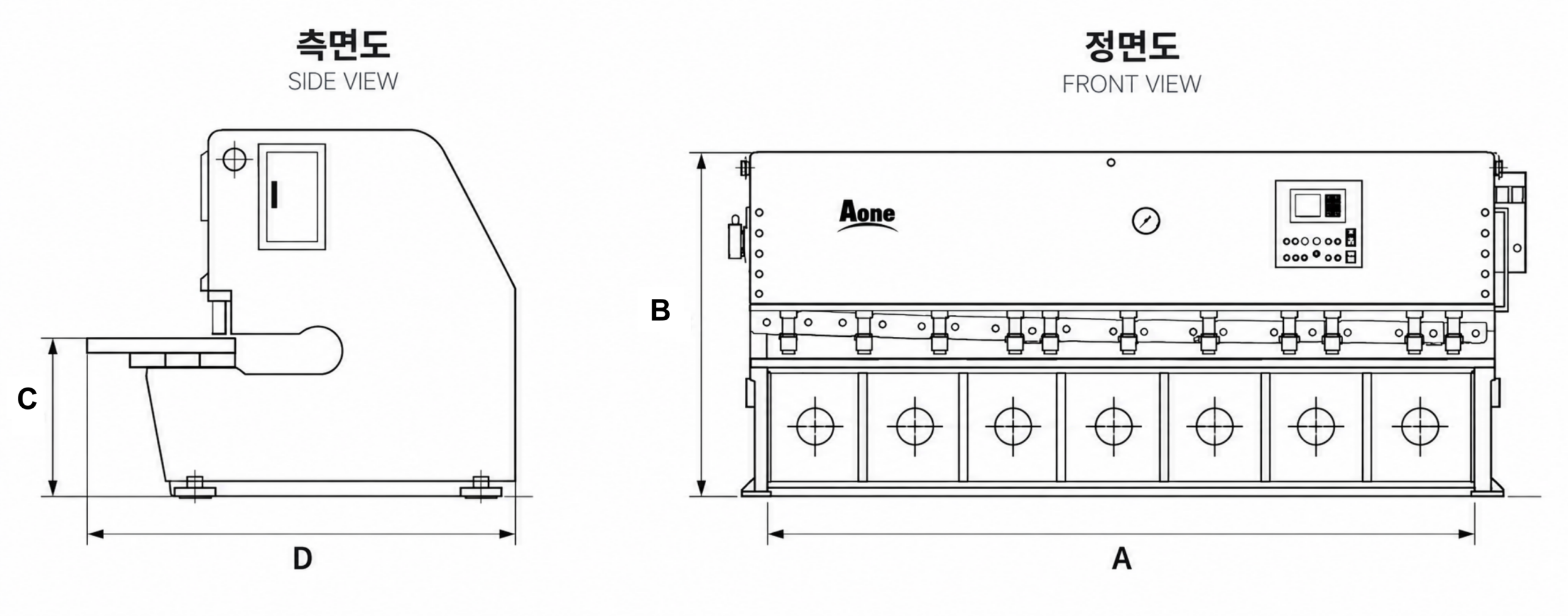

외형도
DIMENSIONS
제품 사양
SPECIFICATIONS
※ 단위 : mm (각도 : °, 속도 : SPM)
| 모델명 Model | 절단능력 (두께 × 길이) Thickness × Length | 게이지중량 Gauge | 메인 모터 Main Motor (HP) | 절단각 Cutting Angle (°) | 가공속도 Speed (SPM) | A (mm) |
B (mm) |
C (mm) |
D (mm) |
|---|---|---|---|---|---|---|---|---|---|
| JWS-0425 | 4.5 × 2500 | 8 | 10 | 0°20′–1° | 16 | 2700 | 1920 | 740 | 1800 |
| JWS-0430 | 4.5 × 3000 | 10 | 15 | 0°20′–1° | 13 | 3200 | 1920 | 740 | 1800 |
| JWS-0440 | 4.5 × 4000 | 11.5 | 20 | 0°20′–1° | 12 | 4200 | 1920 | 740 | 1800 |
| JWS-0450 | 4.5 × 5000 | 16 | 20 | 0°20′–1° | 11–13 | 5130 | 2000 | 800 | 1900 |
| JWS-0625 | 6 × 2500 | 9 | 10 | 0.5°–1.3° | 14–16 | 2700 | 1920 | 740 | 1800 |
| JWS-0630 | 6 × 3000 | 11.5 | 15 | 0.5°–1.3° | 13–15 | 3200 | 1920 | 740 | 1800 |
| JWS-0640 | 6 × 4000 | 13.5 | 20 | 0.5°–1.3° | 12–16 | 4200 | 1920 | 740 | 1800 |
| JWS-0650 | 6 × 5000 | 17 | 25 | 0.5°–1.3° | 11–14 | 5130 | 2100 | 840 | 1900 |
| JWS-0660 | 6 × 6000 | 20 | 25 | 1°–1.5° | 9–10 | 6120 | 2100 | 840 | 1900 |
| JWS-0925 | 9 × 2500 | 11 | 20 | 1°–2° | 12–14 | 2700 | 1920 | 740 | 1800 |
| JWS-0930 | 9 × 3000 | 12 | 20 | 1°–2° | 10–12 | 3200 | 1920 | 740 | 1800 |
| JWS-0940 | 9 × 4000 | 15 | 25 | 1°–2° | 10–11 | 4200 | 1920 | 700 | 1800 |
| JWS-0950 | 9 × 5000 | 20 | 25 | 1°–2° | 8–10 | 5130 | 2100 | 840 | 1900 |
| JWS-1225 | 12 × 2500 | 12.5 | 20 | 1°–2° | 10–12 | 2700 | 1920 | 740 | 1800 |
| JWS-1230 | 12 × 3000 | 14 | 25 | 1°–2° | 10–11 | 3200 | 1920 | 740 | 1800 |
| JWS-1240 | 12 × 4000 | 16 | 30 | 1°–2° | 10–11 | 4200 | 2100 | 840 | 1900 |
| JWS-1625 | 16 × 2500 | 13.5 | 30 | 1°30′–2° | 10–12 | 2700 | 2100 | 740 | 1900 |
| JWS-1630 | 12 × 3000 | 15 | 30 | 1°30′–2° | 9–11 | 3200 | 2100 | 840 | 1900 |
| JWS-1640 | 16 × 4000 | 18 | 30 | 1°30′–2° | 8–10 | 4200 | 2100 | 840 | 2000 |
| JWS-1925 | 19 × 2500 | 14 | 30 | 1°30′–2° | 9–11 | 2700 | 2100 | 840 | 2000 |
| JWS-1930 | 19 × 3000 | 16 | 40 | 1°30′–2° | 9–10 | 3200 | 2100 | 840 | 2000 |
| JWS-2225 | 22 × 2500 | 15 | 40 | 1°30′–2° | 9–10 | 2700 | 2100 | 840 | 2100 |
| JWS-2230 | 22 × 3000 | 17 | 40 | 1°30′–2° | 8–10 | 3200 | 2100 | 840 | 2100 |
| JWS-2525 | 25 × 2500 | 16 | 40 | 1°50′–3° | 7–9 | 2700 | 2100 | 900 | 2100 |
| JWS-2530 | 25 × 3000 | 18 | 50 | 1°50′–3° | 6–8 | 3200 | 2150 | 900 | 2200 |
| JWS-2825 | 28 × 2500 | 17 | 50 | 1°50′–3° | 5–8 | 2700 | 2150 | 900 | 2200 |
| JWS-2830 | 28 × 3000 | 19.5 | 50 | 1°50′–3° | 4–7 | 3200 | 2200 | 950 | 2250 |
※ 사양은 품질 향상을 위해 예고 없이 변경될 수 있습니다.
※ 상기 치수 A, B, C, D의 기준은 제품 외형도와 동일합니다.
※ 상기 치수 A, B, C, D의 기준은 제품 외형도와 동일합니다.
