제품 개요
PRODUCT OVERVIEW
유압절곡기는 유압 시스템을 이용하여 각종 금속 판재를 원하는 각도와 형상으로 정밀하게 절곡하는 장비입니다.
안정적인 유압 제어를 통해 다양한 두께와 길이의 금속 판재를 가공하며, 일관된 절곡 품질을 구현할 수 있습니다.
제품 특징
FEATURES
- 컷팅 깊이 0.1mm~2.8mm 작업에 적합하도록 설계 제작
- V-컷팅(노컷팅)으로 스텐,갈바륨,철판 등을 좌,우 편차없이 정밀가공
- 기존 절곡기보다 (R 90˚~135˚) 정밀도를 향상시켜 불량률 최소화
- 옵션1: N.C 백게이지(써보 모터 타입)
- 옵션2: 펀치 및 다이, 수동 백게이지

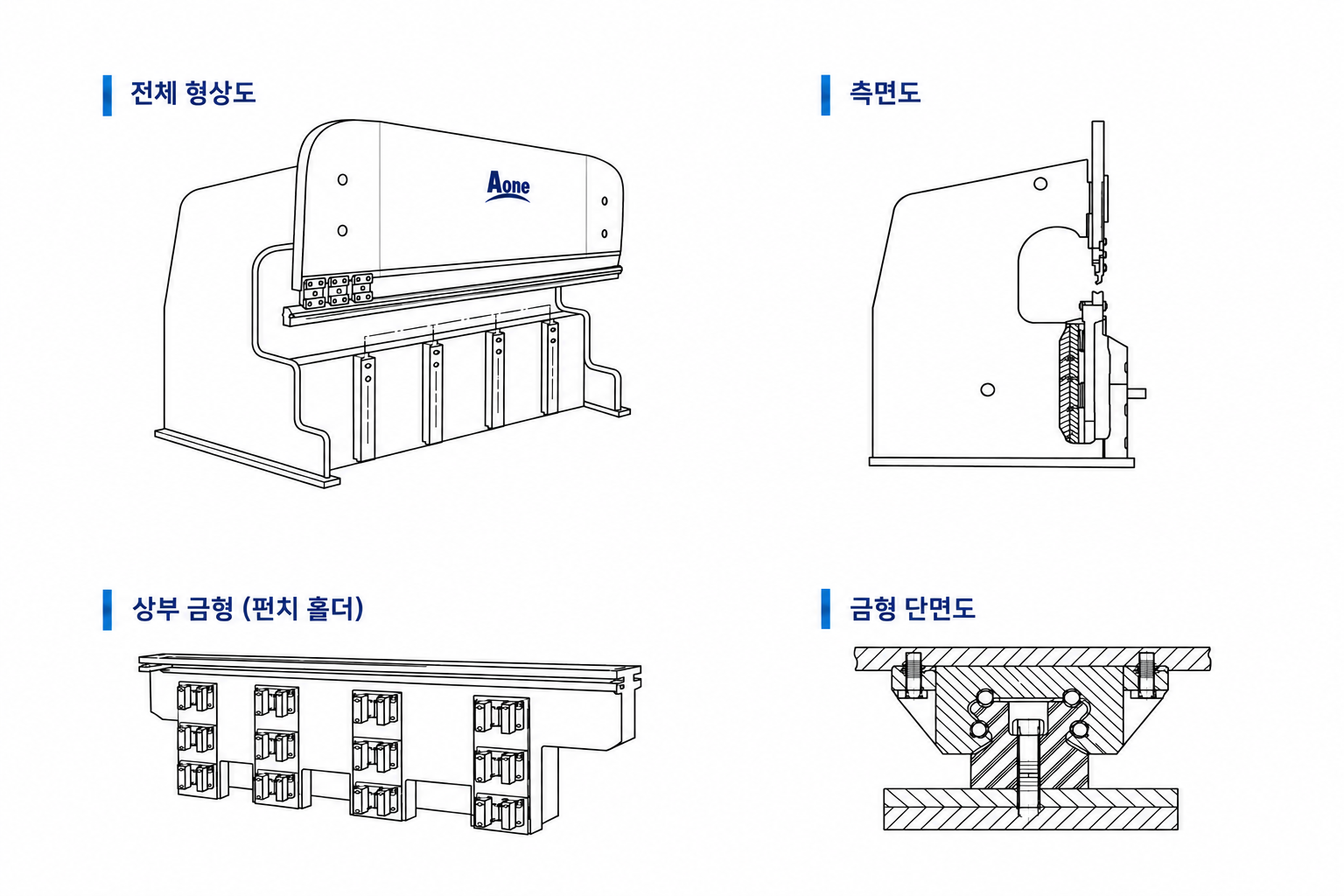

구조도
STRUCTURE

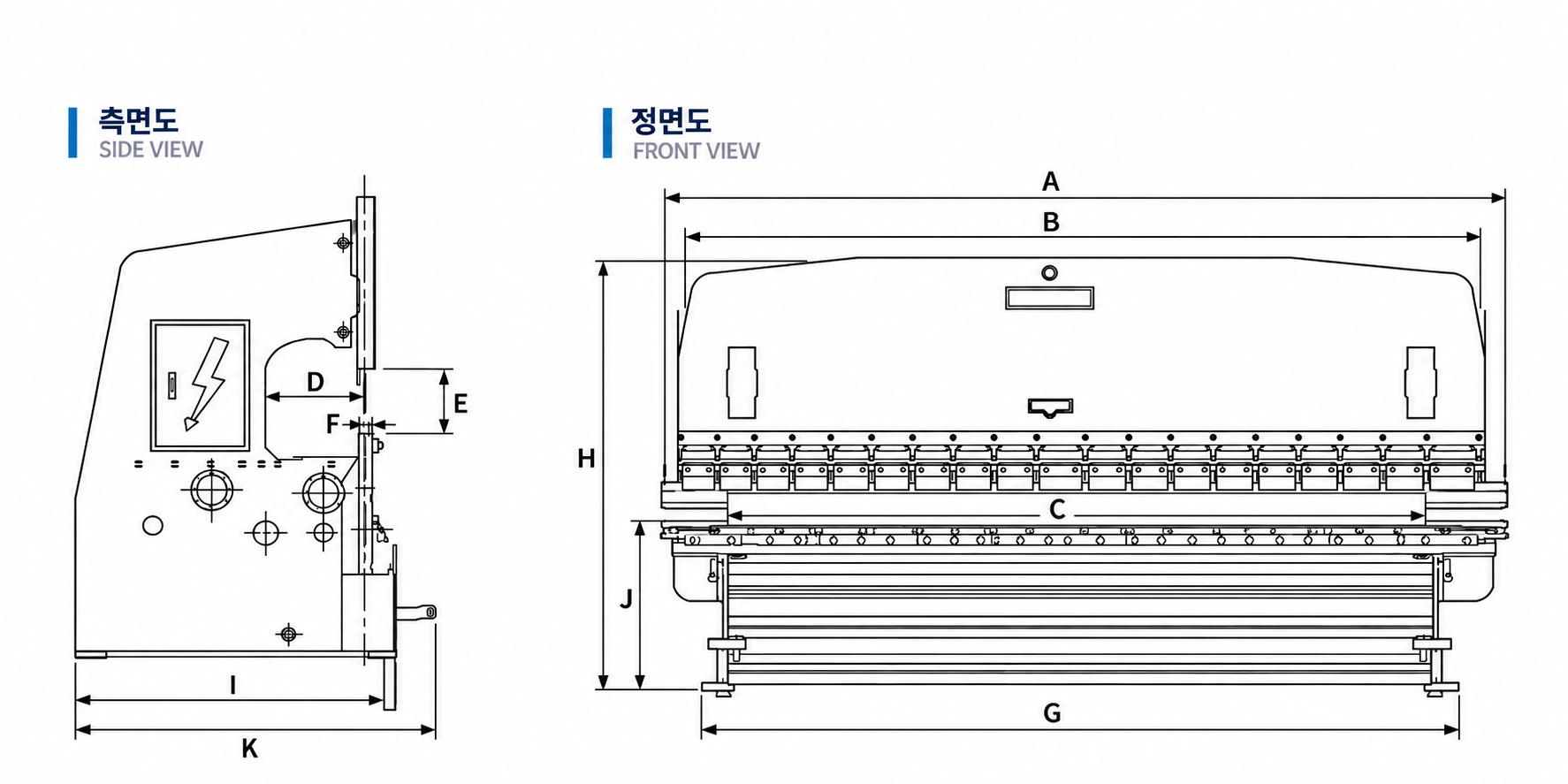

외형도
DIMENSIONS
제품 사양
SPECIFICATIONS
외형 치수
|
DIMENSIONS (A ~ K)
치수 도면의 표시 치수(A ~ K)에 대한 모델별 값을 확인하실 수 있습니다.
| 모델 Model | 주요 외형 치수 Dimensions (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | |
| JWB-2.4M×6T | 2505 | 2400 | 1900 | 500 | 385 | 110 | 2190 | 2650 | 1450 | 1080 | 1650 |
| JWB-3M×6T | 3340 | 3000 | 2500 | 500 | 385 | 120 | 2850 | 2850 | 1530 | 1180 | 1730 |
| JWB-3M×9T | 3340 | 3000 | 2500 | 450 | 385 | 140 | 2860 | 2850 | 1530 | 1180 | 1730 |
| JWB-3M×12T | 3340 | 3000 | 2500 | 400 | 385 | 180 | 2870 | 2850 | 1700 | 1180 | 1730 |
| JWB-4M×6T | 4175 | 4000 | 3300 | 510 | 415 | 120 | 3610 | 2850 | 1530 | 1180 | 1730 |
| JWB-4M×9T | 4175 | 4000 | 3300 | 450 | 390 | 140 | 3620 | 2850 | 1530 | 1180 | 1730 |
| JWB-5M×6T | 5010 | 5000 | 4200 | 400 | 415 | 180 | 4530 | 3550 | 1820 | 1180 | 2020 |
| JWB-5M×9T | 5010 | 5000 | 4200 | 400 | 390 | 180 | 4540 | 3550 | 1820 | 1830 | 2020 |
| JWB-6M×6T | 6010 | 6000 | 5000 | 400 | 390 | 180 | 5400 | 3550 | 1820 | 1830 | 2020 |
기본 사양
|
PERFORMANCE SPECIFICATIONS
| 모델 Model |
가압능력
Capacity (ton) |
절곡 길이
Bending Length (mm) |
실린더 수
Cylinders (ea) |
스트로크
Stroke Length (mm) |
최대 압력
Max. Pressure (kg/cm²) |
램 동작 속도 Speed (mm/sec) |
모터
Motor (HP) |
유압탱크 용량
Tank Capacity (ℓ) |
기계 중량
Machine Weight (ton) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 상승 Rising | 절곡 Bending | 하강 Lowering | |||||||||
| JWB-2.4M×6T | 90 | 2505 | 3 | 90 | 210–350 | 50 | 20–30 | 40 | 15 | 160 | 9 |
| JWB-3M×6T | 125 | 3340 | 3 | 90 | 210–350 | 50 | 20–30 | 40 | 15 | 200 | 10.50 |
| JWB-3M×9T | 170 | 3340 | 3 | 120 | 210–350 | 45 | 20–30 | 35 | 20 | 200 | 12.00 |
| JWB-3M×12T | 210 | 3340 | 3 | 120 | 210–350 | 45 | 20–25 | 35 | 25 | 200 | 13.00 |
| JWB-4M×6T | 150 | 4175 | 3 | 120 | 210–350 | 50 | 20–30 | 40 | 20 | 200 | 13.00 |
| JWB-4M×9T | 230 | 4175 | 3 | 120 | 210–350 | 45 | 20–30 | 35 | 25 | 220 | 15.50 |
| JWB-5M×6T | 200 | 5010 | 3 | 120 | 210–350 | 50 | 20–30 | 40 | 25 | 220 | 18.50 |
| JWB-5M×9T | 330 | 5010 | 5 | 130 | 210–350 | 45 | 15–20 | 35 | 30 | 240 | 20.00 |
| JWB-6M×6T | 230 | 6010 | 5 | 130 | 210–350 | 40 | 15–20 | 35 | 40 | 260 | 25.00 |
※ 상기 사양 및 치수는 품질 향상을 위해 예고 없이 변경될 수 있습니다.
